Шевронные и норийные ленты: расчет угла наклона конвейера и элеватора

18.09.2026 0 Автор Оборудование Онлайн

Содержание руководства:

Ограничения гладких лент и физика подъема грузов под углом
Шевронные ленты: классификация профилей и высота ребер
Элеваторные (норийные) ленты: расчет шага ковшей и b2b-нагрузок
Инженерный совет по стыковке и профессиональный лайфхак механика
Инженерный FAQ: проектирование крутонаклонных конвейерных линий

Ограничения гладких лент и физика подъема грузов под углом

В промышленном b2b-секторе часто возникает задача подать сыпучий или кусковой материал (уголь, щебень, зерно, цемент) на большую высоту при ограниченной площади цеха. Если проектировать стандартный конвейер с гладкой резинотканевой лентой, то из-за физических законов трения и угла естественного откоса материала максимальный угол подъема составит всего 15–18 градусов. Попытка задрать раму выше приведет к тому, что груз начнет ссыпаться, буксовать и сходить с полотна, забивая хвостовой барабан.

Чтобы увеличить угол наклона транспортера до 30, 45 или даже вертикальных 90 градусов (в случае элеваторов), КБ и отделы снабжения закладывают в ТЗ специализированные крутонаклонные ленты — шевронные или норийные. Правильный выбор их геометрии спасает предприятие от постоянных просыпей груза и b2b-убытков.

Шевронные ленты: классификация профилей и высота ребер

Шевронная лента отличается от обычной тем, что на её рабочей поверхности монолитно отлиты резиновые угловые выступы (ребра) в форме буквы V. Высота и форма этих выступов жестко привязаны к углу наклона рамы и фракции перемещаемого груза:

Низкий профиль (высота ребра 5–6 мм). Закладывается для конвейеров с углом наклона до 20–25 градусов. Идеально подходит для транспортировки мелкого сыпучего сырья: зерна, песка, опилок. За счет низкого ребра такая лента отлично огибает барабаны малого диаметра.
Средний профиль (высота ребра 15–16 мм). Применяется при углах наклона до 30–35 градусов. Это b2b-стандарт для карьеров и РБУ при подаче гравия, колотого щебня, кускового угля и влажной глины. Ребра удерживают материал от сползания даже при пиковых пусковых нагрузках.
Высокий профиль (высота ребра 25–32 мм). Предназначен для крутонаклонных трасс до 40–45 градусов. Используется для транспортировки крупных фракций породы, круглого лесоматериала или штучных тяжелых грузов в мешках и коробках.

Элеваторные (норийные) ленты: расчет шага ковшей и b2b-нагрузок

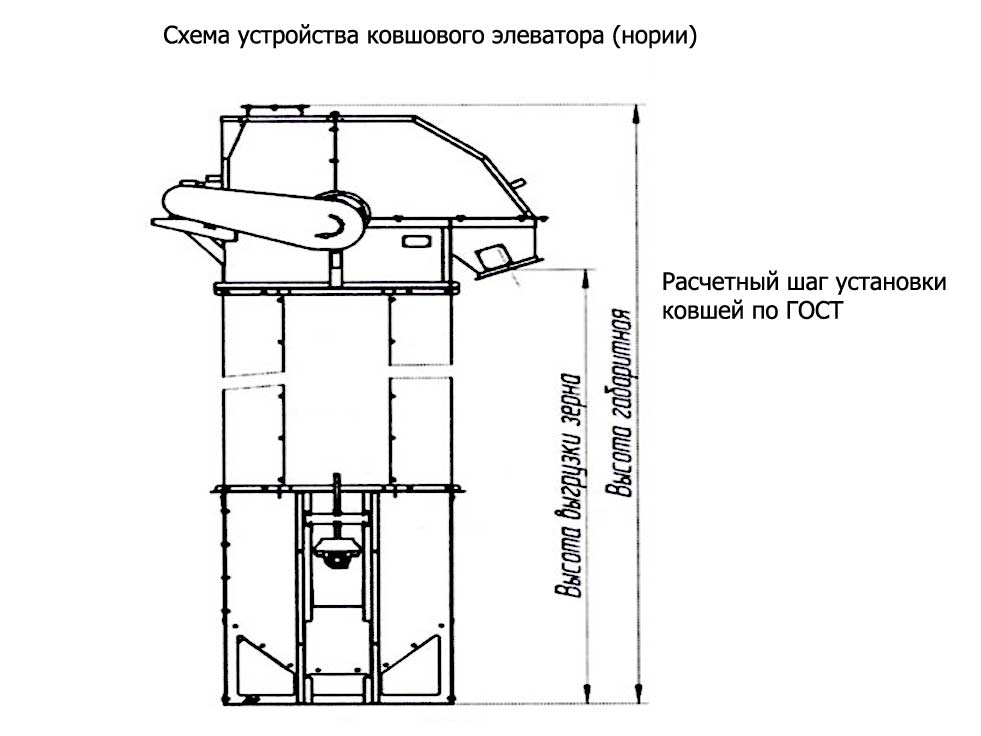

Схема устройства вертикальной нории и расчет шага установки ковшей элеватора по ГОСТ

Технический чертеж-схема ковшового элеватора общего вида с указанием основных параметров вертикального транспортера.

Если материал нужно поднять строго вертикально на высоту до 50 метров (например, на элеваторах или цементных силосах), шевроны не помогут. Здесь применяется нория (ковшовый элеватор). Тяговым элементом в ней выступает специальная норийная лента, на которую с определенным шагом болтами крепятся металлические или полимерные ковши.

При составлении ТЗ для ОГК критически важно рассчитать погонную нагрузку. Главный механик должен контролировать шаг установки ковшей (расстояние между ними). Если закрепить ковши слишком часто, они будут задевать друг друга при огибании приводного барабана и b2b-линия заклинит. Если слишком редко — упадет производительность нории. Стандартный расчетный шаг по ГОСТ обычно составляет 2,5–3 высоты самого ковша. Полимерные ковши предпочтительнее для зерна (они не травмируют культуру и не искрят), а стальные — для горячего клинкера и тяжелой руды.

Инженерный совет по стыковке и профессиональный лайфхак механика

💡Инженерный совет по заказу ленты:

Заказывая шевронную ленту, всегда выбирайте полотно с монолитным (интегрированным) шевроном, который вулканизируется вместе с обкладкой ленты на заводе. Снабженцы в целях экономии иногда покупают дешевую гладкую ленту и нанимают умельцев, которые приклеивают ребра холодным способом. Такой «самопал» на первой же b2b-линии сдирается очищающими скребками за две недели работы.

🛠 Профессиональный b2b-лайфхак по выбору диаметра барабана под шеврон:

При замене обычной ленты на шевронную, КБ часто забывает пересчитать геометрию приводной станции. Шевронная лента из-за выступающих ребер имеет гораздо большую общую толщину и жесткость на изгиб. Если диаметр твоего приводного или хвостового барабана слишком мал, лента при огибании будет испытывать дикие внутренние напряжения сдвига.

Тканевые слои каркаса (ЕР-100 или ТК-200) начнут стремительно расслаиваться, а шевроны — трескаться у основания. Запомните b2b-правило: для шевронной ленты с ребром 15 мм минимальный диаметр приводного барабана должен быть не менее 315–400 мм, даже если старый гладкий барабан был на 250 мм!

Тип перемещаемого груза	Материал ковша нории	Рекомендуемая скорость ленты (м/с)	Тип разгрузки элеватора
Зерно, семена, комбикорм	Полимер (пластик) / Тонколистовая сталь	2.0 – 2.5	Центробежная (быстроходная)
Мука, отруби, мелкие сыпучие	Полимер с ребрами жесткости	1.2 – 1.6	Центробежно-гравитационная
Уголь, щебень, цемент, руда	Штампованная / Сварная сталь (3-5 мм)	0.4 – 0.8	Гравитационная (тихоходная)

Необходимо подобрать шевронную или норийную ленту под конкретный угол наклона?

🏭 ОТКРЫТЬ БАЗУ ПОСТАВЩИКОВ И ЦЕНЫ НА КОНВЕЙЕРЫ

Инженерный FAQ: проектирование крутонаклонных конвейерных линий

Как очищать шевронную ленту от налипания остатков груза, ведь обычный скребок туда не поставишь? ▼

Обычные плоские полиуретановые скребки для шеврона не подходят — они разобьют ребра. Для очистки шевронных полотен применяют специальные вращающиеся b2b-щетки с электроприводом (нейлоновые или резиновые пальчиковые), которые выметают грязь из межшевронового пространства, либо устанавливают гидроочистку и воздушные ножи (обдув под высоким давлением).

Что такое норийный болт и почему нельзя использовать обычные болты ГОСТ 7798? ▼

Норийный болт (болт с потайной полукруглой головкой и двумя шипами на внутренней стороне) спроектирован специально для крепления ковшей. При затягивании его плоская головка утапливается в резиновую обкладку ленты заподлицо, а шипы врезаются в ткань и не дают болту провернуться при закручивании гайки. Обычный шестигранный болт будет выпирать наружу, начнет содрать футеровку барабана и порвет саму ленту при первом же проходе через привод.
