Расчет шага роликов рольганга: онлайн-калькулятор и правила проектирования
05.07.2026- Онлайн калькулятор расчета осевого расстояния роликов конвейера
- Золотое правило трех роликов: физика распределения нагрузок
- Экспертный подбор оборудования от завода «БАРКО Конвейер»
- Влияние жесткости рамы и динамических факторов на долговечность рольганга
- Ответы инженера на критические вопросы по эксплуатации роликовых систем
Роликовые конвейеры (рольганги) — как приводные, так и гравитационные (неприводные) — являются основой логистических систем, сборочных цехов и зон упаковки крупных промышленных предприятий. Они незаменимы при перемещении штучных грузов фиксированной формы: европаллет, ящиков, контейнеров, мебельных щитов, листового металла или трубного проката. Однако кажущаяся простота конструкции обманчива.
Ключевой параметр при проектировании или покупке рольганга — это шаг расположения роликов (расстояние между осями соседних роликов). Ошибки в этом расчете приводят либо к неоправданному удорожанию конструкции (избыточное количество роликов), либо к аварийным ситуациям: «нырянию» груза, деформации геометрии станины, заклиниванию подшипниковых узлов и преждевременному выходу из строя мотор-редуктора.
Если вам нужно быстро определить параметры конвейера для стандартных условий, воспользуйтесь интерактивной формой ниже. Для детального проектирования и сложных грузов под формой приведены подробные инженерные правила и таблицы.
Онлайн-калькулятор расчета осевого расстояния и геометрия опорной поверхности груза
Инженерные формулы ниже объясняют логику расчета.
Интерактивная форма калькулятора для автоматического подбора расположена сразу под этим блоком.
Для грузов с идеально жестким и плоским дном (европаллеты, металлические ящики, контейнеры) базовый осевой шаг рассчитывается по формуле:
Где параметры означают:
- P (Pitch) — максимальный шаг расположения роликов (расстояние между осями соседних роликов в мм);
- L (Length) — минимальная длина опорной поверхности перемещаемого груза вдоль оси конвейера (в мм).
Пример:
если длина коробки 600 мм, то максимальный шаг роликов должен быть 600 / 3 = 200 мм
Для грузов с неоднородным, мягким или склонным к деформации дном (гофрокороба, нагруженные мешки, тонкостенный пластик) формула корректируется с учетом деформации тары:
Применяемая формула: P ≤ L / 3
Рекомендация завода “БАРКО”: Для обеспечения стабильного хода рекомендуем выбрать стандартный шаг из производственной линейки: 120 мм или 150 мм.
Золотое правило трех роликов: физика распределения нагрузок
В основе проектирования любого роликового транспортера лежит фундаментальное инженерное правило:
перемещаемый штучный груз в любой точке своей траектории движения должен жестко и стабильно опираться минимум на 3 ролика одновременно.Физика процесса проста: при постоянной опоре на три точки исключается эффект «качелей» и минимизируются динамические удары при перекатывании груза с одного ролика на другой. Если груз будет опираться всего на два ролика, то в момент прохождения центра тяжести через ось одного из них, противоположный край груза будет провисать («нырять») в межроликовое пространство. Это создает колоссальное сопротивление движению, разрушает нижнюю поверхность тары и разбивает подшипники рольганга.
| Тип перемещаемого груза | Характер опорной поверхности | Рекомендуемый диаметр ролика (мм) | Рекомендуемый шаг (мм) |
|---|---|---|---|
| Европаллеты (до 1200 кг) | Деревянные продольные лыжи (жесткая) | 50 / 60 / 89 | 120 / 150 / 180 |
| Пластиковые лотки (до 30 кг) | Гладкое жесткое пластиковое дно | 32 / 40 / 50 | 60 / 80 / 100 |
| Гофрокороба (до 15 кг) | Мягкое картонное дно (склонно к прогибу) | 32 / 48 | 50 / 75 |
| Трубы и круглый прокат | Линейный контакт (требуются V-образные ролики) | 60 / 89 | 200 / 300 / 400 |
Саратовский завод «БАРКО» проектирует и изготавливает приводные и неприводные рольганги, а также поворотные роликовые столы для тяжелых условий эксплуатации. Собственное производство роликов с прецизионными подшипниками и лабиринтными уплотнениями гарантирует плавность хода и долгий срок службы оборудования даже в условиях высокой запыленности.
Ознакомиться с модельным рядом приводных и гравитационных систем можно в карточке:
• Конструкция роликов: Стальные или оцинкованные трубы диаметром от 32 до 89 мм с защитой подшипников.
• Тип привода: Цепной (ролик к ролику) или фрикционный для распределения крутящего момента.
• Несущая способность: Усиленная станина из гнутого швеллера выдерживает нагрузки до 1500 кг на метр.
• Модульность: Легкая интеграция в существующие конвейерные линии, регулировка высоты опор.
При проектировании приводных рольгангов под паллеты и тяжелые ящики критически важно учитывать не только шаг, но и способ передачи крутящего момента между роликами. Наиболее надежная схема для тяжелых условий — цепной привод «ролик к ролику» (двухрядная звездочка на каждом ролике). Она жестко связывает всю систему и исключает пробуксовку груза весом до 1,5 тонны. Если же на линии требуется организовать накопление грузов (когда паллеты подпирают друг друга, останавливаясь перед стоппером), необходимо использовать фрикционный привод или ролики со встроенными муфтами скольжения, иначе мотор-редуктор мгновенно сгорит от перегрузки.

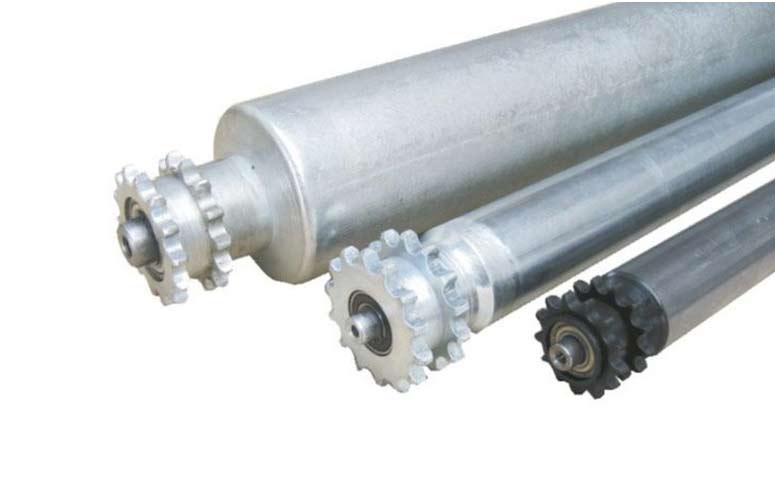

Конструкция конвейерных роликов с двухрядными звездочками для надежного цепного привода «ролик к ролику»
Влияние жесткости рамы и динамических факторов на долговечность рольганга
Помимо шага роликов, долговечность подшипниковых узлов напрямую зависит от жесткости несущей рамы (станины). При прохождении тяжелого груза (например, поддона со строительными блоками весом 1000 кг) станина не должна иметь прогиба более 1/500 от длины пролета конвейера.
⚠️ Любой упругий деформационный перекос рамы приводит к несоосности осей роликов, вызывая заклинивание подшипников и повышенное сопротивление качению.
Также учитывайте динамический коэффициент нагрузки при загрузке рольганга. Если паллета опускается на роликовый стол вилочным погрузчиком «с наскока», мгновенная нагрузка на первые ролики возрастает в 1,5–2 раза, по сравнению со статической. В зонах загрузки шаг роликов рекомендуется искусственно уменьшать вдвое шаг или использовать ролики с увеличенной толщиной стенки трубы (до 3–4 мм вместо стандартных 1.5–2 мм).Ответы инженера на критические вопросы по эксплуатации роликовых систем

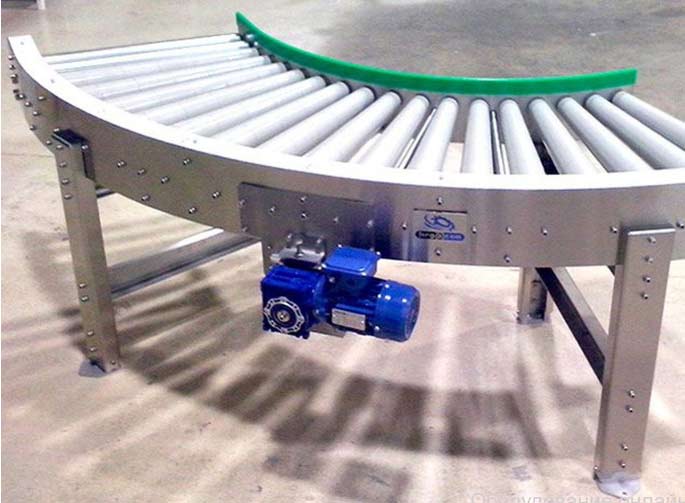

Приводной поворотный сегмент рольганга с коническими роликами для сохранения геометрии движения груза.
Что делать, если дно ящика или паллеты имеет неровности, сколы или дефекты? ▼
При транспортировке грузов с дефектами дна (сколы, наплывы, прогибы) стандартный расчет шага роликов может не сработать — тара начнет буксовать или цепляться за ролики.
В таких случаях инженеры завода Барко рекомендуют:
- Сократить шаг роликов до минимума — так, чтобы под дном дефектной тары одновременно находилось не менее 4–5 опорных точек (вместо стандартных 3).
- Использовать ролики с футеровкой (резиновым или полиуретановым покрытием) — это сгладит удары от неровностей и улучшит сцепление с дном.
- На приводных рольгангах увеличить мощность привода на 15–20%, чтобы компенсировать повышенное сопротивление в местах дефектов тары.
Каковы особенности проектирования поворотных сегментов рольгангов? ▼
На поворотных участках рольганга (обычно на углы 45, 90 или 180 градусов) невозможно использовать обычные цилиндрические ролики — из-за разницы линейных скоростей на внутреннем и внешнем радиусе поворота груз будет постоянно разворачивать и сносить к бортам.
Для правильного прохождения траектории на поворотных рольгангах устанавливают исключительно конические ролики. Шаг их установки рассчитывается по средней линии конвейера, а конусность роликов подбирается строго под радиус закругления рамы, чтобы обеспечить качение груза без проскальзывания и затирания.
