14.07.2026Стабильная и безаварийная работа любого промышленного объекта напрямую зависит от надежности системы его энергоснабжения. Проектирование и подбор комплектной трансформаторной подстанции (КТП) — это высокоответственный этап, на котором закладывается силовой фундамент предприятия. Ошибка в расчетах в меньшую сторону гарантированно приведет к регулярным перегрузкам силового трансформатора, падению напряжения в сети и аварийным остановкам технологических линий. Чрезмерный же запас по мощности обернется неоправданным увеличением капитальных затрат на закупку оборудования и его последующее обслуживание.
Специалисты инженерно-технического отдела завода «Электротрейд» подготовили данное практическое руководство, чтобы помочь главным энергетикам и проектировщикам быстро определить требуемые параметры силовой установки. Ниже подробно разобрана математическая модель вычисления нагрузок с учетом тяжелых пусковых токов промышленного оборудования (прессов, станков и магистральных конвейерных систем), приведен наглядный пример из инженерной практики, а также размещен интерактивный онлайн-калькулятор для мгновенного автоматизированного расчета параметров КТП по ГОСТ.

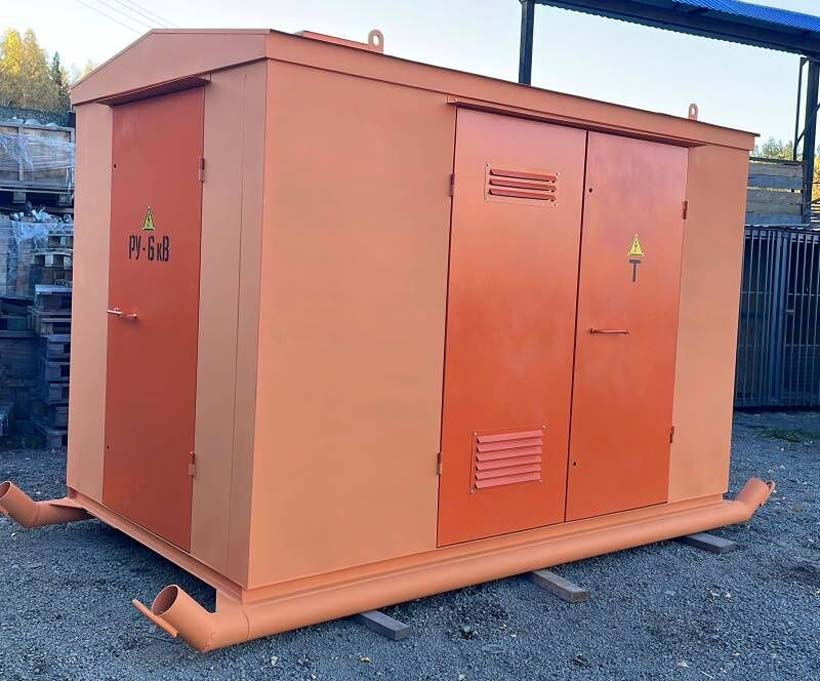

Промышленная подстанция КТПН-400 производства ООО Электротрейд для технологического расчета мощности.
Математическая модель расчета мощности трансформаторной подстанции (КТП)
Для вашего удобства интерактивный онлайн-калькулятор для автоматического расчета параметров подстанции расположен ниже, сразу под формулами и инженерным примером.
Расчет полной требуемой мощности подстанции (S)
Зная суммарную активную мощность всего производственного оборудования в цеху (прессы, конвейеры, вспомогательные агрегаты) и учитывая пусковые характеристики, необходимая полная мощность КТП (кВА) рассчитывается по следующей формуле:
- P_суммарная — общая номинальная активная мощность всех потребителей цеха (кВт);
- K_пуска — коэффициент, учитывающий тяжелые пусковые токи двигателей престов и конвейерных линий (принимается от 1.3 до 2.0);
- cos_phi — коэффициент мощности промышленной сети (в среднем на производстве равен 0.8).
На практике реальная полная мощность подстанции всегда подбирается с технологическим запасом и округляется до ближайшего большего значения из стандартного ГОСТ-ряда силовых трансформаторов.
Пример расчета: Для производственного участка с суммарной нагрузкой оборудования в 150 кВт при среднем коэффициенте пуска 1.6 и стандартном cos_phi 0.8, требуемая расчетная мощность составляет ровно 300 кВА. Согласно ГОСТ, в данном случае выбирается и устанавливается комплектная подстанция КТП мощностью ровно 400 кВА.
Ниже вы можете использовать интерактивный калькулятор расчета параметров цепной линии онлайн под свои индивидуальные параметры:
Онлайн-калькулятор подбора мощности КТП для цеха
Нормативная база и справочные материалы для расчета:
- ГОСТ 14695-80 — Подстанции трансформаторные комплектные мощностью от 25 до 2500 кВА на напряжение до 10 кВ. Технические условия.
- Правила устройства электроустановок (ПУЭ, Раздел 4) — Расчет электрических нагрузок промышленных предприятий и выбор защитного оборудования.
- СП 256.1325800.2016 — Электроустановки жилых и общественных зданий. Правила проектирования и монтажа (в части учета пусковых коэффициентов технологических систем).
Технические характеристики электрооборудования завода «Электротрейд»
| Параметр оборудования (КТПН / КТПП) | Значение / Допуск по ГОСТ |
|---|---|
| Диапазон номинальных мощностей силовых трансформаторов | 25 ÷ 2500 кВА |
| Номинальное напряжение на стороне высшего напряжения (ВН) | 6 ; 10 кВ |
| Номинальное напряжение на стороне низшего напряжения (НН) | 0.4 ; 0.69 кВ |
| Тип ввода на стороне ВН / Вывода на стороне НН | Воздух / Кабель (любые комбинации) |
| Исполнение по типу размещения и обслуживания | Тупиковые / Проходные (внутреннее/наружное) |
| Стойкость к токам короткого замыкания | до 25 кА |
| Температура эксплуатации внешней среды | -45°C ÷ +45°C (УХЛ1 согласно ГОСТ 15150) |
| Материал корпуса и толщина металлоконструкций | Сталь от 2.0 мм с порошковым окрашиванием |
| Срок службы до капитального ремонта металлоконструкций | не менее 25 лет |
На основе приведенной математической модели конструкторским бюро завода был выполнен автоматизированный проверочный расчет типовой промышленной КТП. Ниже представлены исходные эксплуатационные метрики и финальные параметры силовой установки.

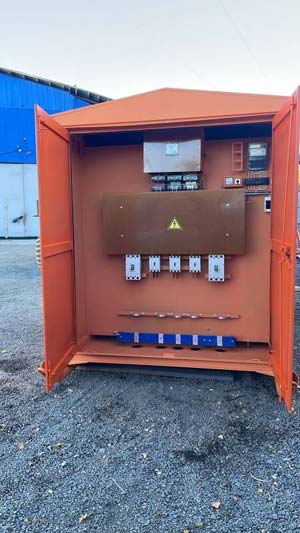

Посмотреть более детально технические характеристики можно в карточках оборудования:
При проектировании цеховых систем электроснабжения критической ошибкой является игнорирование пусковых токов мощных электродвигателей (например, приводов прессов или тяжелых магистральных конвейеров). В момент старта загруженного оборудования ток в обмотках может кратковременно превышать номинальный в 5–7 раз.
Если расчетная мощность цеха в статике равна 300 кВА, то в момент одновременного запуска агрегатов просадка напряжения на слабом трансформаторе может вызвать автоматическое отключение вводных выключателей. Мы настоятельно рекомендуем выбирать КТП с шагом запаса по ГОСТ-ряду и консультироваться с конструкторским бюро завода на этапе закладки технического задания.
Часто задаваемые вопросы по эксплуатации металлоконструкций ЛЭП и КТП
Как часто необходимо проводить техническое обслуживание КТП наружной установки? ▼
Плановый визуальный осмотр оборудования без отключения напряжения должен производиться не реже 1 раза в месяц. Проверка контура заземления, протяжка болтовых соединений шин и лабораторные испытания трансформаторного масла проводятся в рамках планово-предупредительного ремонта (ППР) один раз в год перед началом осенне-зимнего периода.
Какое антикоррозийное покрытие используется заводом для металлоконструкций и траверс ЛЭП? ▼
Все элементы металлоконструкций подстанций и траверс ЛЭП производства завода «Электротрейд» проходят обработку методом горячего цинкования по ГОСТ 9.307-89 либо покрываются специализированными цинконаполненными грунтами в покрасочных камерах. Это обеспечивает надежную защиту металла от сквозной атмосферной коррозии на срок не менее 25-30 лет.
