В промышленной логистике, на элеваторах, цементных заводах и линиях тяжелого машиностроения цепные конвейеры являются незаменимым решением для перемещения насыпных, крупнокусковых и штучных грузов. Высокая прочность стальных цепей позволяет транспортировать материалы в тяжелых условиях эксплуатации.
Там, где где стандартные резиновые ленты быстро приходят в негодность, цепной конвейер будет бесперебойно трудиться, доставляя тяжелые грузы в трудных условиях к месту назначения. Критически важным этапом при подборе непрерывного транспорта является точный тяговый расчет, исключающий разрыв цепи и перегрев приводного мотор-редуктора.
Математическая модель расчета мощности привода транспортера
Для вашего удобства интерактивный онлайн-калькулятор для автоматического расчета параметров цепной линии расположен ниже, сразу под формулами и инженерным примером.
1. Расчет погонной массы материала (q)
Погонная масса транспортируемого материала q (кг/м) определяется исходя из заданной часовой производительности Q (т/ч) и рабочей скорости движения полотна V (м/с):
Пример расчета: При производительности линии 40 т/ч и средней скорости цепи 0.25 м/с, погонная масса составляет: 40 / (3.6 · 0.25) = 44.44 кг/м.
2. Расчет окружного тягового усилия на звездочках (P_k)
Для горизонтального двухцепного конвейера общее тяговое усилие (в Ньютонах), преодолевающее силы трения цепи и груза о пластиковые направляющие, рассчитывается по следующей зависимости:
- q_0 — суммарная погонная масса ходовой части (две цепи со скребками/пластинами), в среднем 15–20 кг/м;
- L — расстояние между центрами приводного и натяжного валов (м);
- w_1 — коэффициент сопротивления движению рабочей ветви (w_1 = 0.15);
- w_2 — коэффициент сопротивления для холостой ветви (w_2 = 0.10);
- g — ускорение свободного падения (9.81 м/с²);
- k_пуск — коэффициент динамичности при пуске под нагрузкой (1.2).

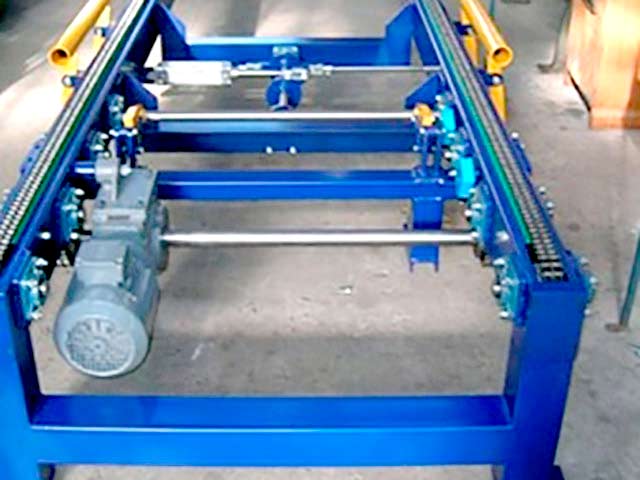

Приводной узел и натяжная станция двухцепного конвейера БАРКО с мотор-редуктором на жесткой стальной раме.
3. Расчет требуемой номинальной мощности двигателя (N)
Зная полученное окружное тяговое усилие и линейную скорость движения полотна, необходимая электрическая мощность приводной станции (кВт) рассчитывается по формуле:
- N — требуемая номинальная мощность на валу электродвигателя (кВт);
- P_k — окружное тяговое усилие на приводных звездочках (Н);
- V — линейная скорость движения тяговой цепи конвейера (м/с);
- η (КПД) — суммарный коэффициент полезного действия механического привода (стандартно η = 0.84).
На практике реальная требуемая мощность всегда подбирается с небольшим запасом. В расчетах учитывается пусковой момент при старте полностью заполненного материалом транспортера.
Пример расчета: Для стандартного цепного транспортера БАРКО длиной 15 метров при полной загрузке номинальное окружное тяговое усилие цепи составляет стабильные 4.5 кН. При рабочей скорости движения полотна 0.56 м/с и стандартном КПД редуктора 0.84, требуемая расчетная мощность электропотребления составляет ровно 3.0 кВт.
Ниже вы можете использовать интерактивный калькулятор расчета параметров цепной линии онлайн под свои индивидуальные параметры:
Онлайн-калькулятор тягового расчета цепного конвейера
Нормативная база и справочные материалы для расчета:
- ГОСТ 19796-74 — Цепи тяговые пластинчатые. Технические условия. Используются для верификации погонной массы ходовой части конвейера.
- ГОСТ 32415-2013 — Термопласты и детали соединительные из них. Применяется для подбора коэффициентов трения w1 и w2 при проектировании направляющих шин из высокомолекулярного полиэтилена (PE-UHMW).
- Справочник конструктора-машиностроителя В. И. Анурьева (Том 3, Глава II) — Тяговый расчет конвейеров непрерывного транспорта методом обхода по точкам контура и укрупненным линейным зависимостям.
- СНиП 2.01.07-85 (СП 20.13330.2016) — Нагрузки и воздействия. Необходим для учета коэффициентов динамичности при пуске оборудования под максимальной технологической загрузкой.
Технические характеристики цепных транспортеров БАРКО
| Параметр оборудования | Значение / Допуск по ГОСТ |
|---|---|
| Ширина транспортера | 150 ÷ 1200 мм |
| Длина транспортера (базовое исполнение) | 1000 ÷ 6000 мм |
| Высота транспортера от уровня пола | 450 ÷ 800 ± 50 мм |
| Скорость транспортировки (постоянная или регулируемая) | 0,05 ÷ 0,5 м/с |
| Количество тяговых цепей в контуре | 2 шт. |
| Допустимая распределенная нагрузка | до 2000 кг / пог. м |
| Температура эксплуатации рабочей среды | -10°C ÷ +80°C |
| Тип приводной цепи согласно ISO/R 606 | 10B-1 (одинарная), 10B-2 (двойная) |
| Параметры питающей сети приводной станции | 3 x 400 В / 50 Гц |
На основе приведенной математической модели конструкторским бюро завода был выполнен автоматизированный проверочный расчет типовой промышленной линии. Ниже представлены исходные эксплуатационные метрики и финальные параметры силовой установки.
Посмотреть более детально технические характеристики можно в карточках оборудования:
• Длина конвейера по осям барабанов (L): 15 метров
• Расчетная производительность системы: 40 тонн в час
• Угол наклона трассы: 0° (строго горизонтальный монтаж)
• Необходимое окружное тяговое усилие цепи: 4.5 кН
• Номинальная мощность электродвигателя: 3.0 кВт (с сервис-фактором 1.45)
При работе с цепными транспортерами критической ошибкой является игнорирование пусковых моментов. В отличие от ленточных аналогов, цепной контур обладает дискретным характером зацепления (эффект Полигональности), что вызывает микроколебания скорости и динамические рывки при трогании.
Если расчетное тяговое усилие составляет 4.5 кН, то пиковое пусковое может достигать 6.5 кН. Мы настоятельно рекомендуем закладывать коэффициент запаса по прочности цепи не менее 5-7 кратного к номинальному усилию и комплектовать приводные станции частотными преобразователями для плавного разгона.
Часто задаваемые вопросы по эксплуатации приводных цепей
Почему новая цепь транспортера начинает интенсивно вытягиваться в первые недели работы? ▼
В первые 50–100 часов работы цепь может удлиниться на 1–1.5% от первоначальной длины. Чтобы избежать провисания холостой ветви, перескока звеньев через зубья звездочки и заклинивания привода, в этот период необходимо регулярно проверять натяжение и своевременно регулировать натяжные винты или убирать лишние звенья.
Какую смазку использовать для цепных конвейеров в пищевых и бутылочных производствах? ▼
Для пластиковых цепей типа «мультифлекс» часто организуют капельную подачу водорастворимых концентрированных смазок, которые не только снижают трение о направляющие, но и выполняют санитарную функцию, смывая остатки пролитого продукта (например, сладких напитков или пива) и предотвращая размножение бактерий.
