Как рассчитать усилие прессования: инженерное руководство по выбору гидравлического пресса

При организации современного участка по сбору, сортировке и переработке твердых бытовых отходов (ТБО) и коммерческого вторичного сырья (макулатура, гофрокартон, ПЭТ-тара, алюминиевая и жестяная банка, текстильная ветошь) ключевой инженерно-экономической задачей является правильный подбор прессового оборудования. Осевая ошибка при выборе номинального осевого усилия гидравлического пресса ведёт либо к неоправданному завышению капитальных затрат и операционных расходов на электроэнергию (покупка избыточно мощного оборудования), либо к невозможности сформировать плотную, жесткую кипу, соответствующую жестким стандартам современных закупщиков вторичного сырья и логистических компаний.

В данном глубоком техническом руководстве мы подробно разберем физико-механические основы процесса объемного сжатия пористых сред, приведем точные математические модели расчета номинального усилия, вскроем классические уловки недобросовестных сборщиков гидравлики и дадим регламент по выбору рабочей жидкости для тяжелых условий эксплуатации.

Физика процесса и коэффициенты сопротивления деформации сырья

В отличие от металлообработки, где деформация носит преимущественно пластический характер, прессование ТБО имеет дело с высокопористыми, гетерогенными, упруго-пластичными средами. Процесс механического сжатия сырья внутри рабочей камеры пресса условно делится на три выраженные фазы:

• Фаза свободного уплотнения — происходит удаление свободного воздуха из внутренних пустот между элементами материала и их взаимная переориентация в пространстве. Эта фаза требует минимального удельного давления (всего до 0,1–0,3 МПа) и характеризуется быстрым уменьшением объема при линейном росте сопротивления.
• Фаза интенсивной упруго-пластической деформации — начинается преодоление сил сильного внутреннего трения и непосредственного сопротивления упругих стенок самого материала. Нарастание сопротивления на этом этапе идет по экспоненциальной кривой.
• Фаза фиксации и остаточной деформации — клеточная и волокнистая структура материала частично разрушается, происходят необратимые сдвиги молекулярных связей. Для достижения этой фазы требуется пиковое проектное усилие насосной станции.

Для каждого типа вторичного сырья экспериментальным путем установлены критические значения удельного давления прессования (q), ниже которых физически невозможно добиться требуемой плотности кипы (от 400 до 750 кг/м²), необходимой для оптимальной загрузки стандартной еврофуры до максимального весового лимита в 20 тонн.

Математическая модель расчета номинального усилия главного цилиндра

Чтобы рассчитать, какое паспортное усилие в тоннах (т) должен развивать главный гидроцилиндр пресса для обеспечения качественного сжатия, применяется классическая инженерная формула:

P = (q × S) / 10

Где параметры имеют строгое физическое значение:

• P — результирующее необходимое усилие на главном штоке гидроцилиндра (в тоннах, т).
• q — требуемое удельное давление для конкретной технологической группы материалов (в МПа).
• S — площадь прессующей плиты (в см²), которая рассчитывается как произведение длины камеры на её ширину (S = A × B).

Пример детального расчета для участка прессования гофрокартона

Допустим, предприятие планирует формовать стандартную евро-кипу с размерами основания 1200 × 800 мм для оптимизации складской логистики. Переводим линейные размеры плиты пресса в сантиметры: 120 см × 80 см = 9600 см². Из таблицы физических свойств берем среднее необходимое удельное давление для уверенного разрушения структуры картона: q = 1.0 МПа, что эквивалентно 10 кг/см². Подставляем полученные данные в математическую модель: P = (10 кг/см² × 9600 см²) / 1000 кг = 96 тонн.

Инженерный вывод: Для стабильной и бесперебойной запрессовки гофрокартона в жесткую, не расползающуюся кипу требуется вертикальный или горизонтальный пресс с номинальным усилием не менее 90–100 тонн. Попытка использовать более дешевый пресс с усилием 40–50 тонн приведет к убыткам из-за недогруза фур.

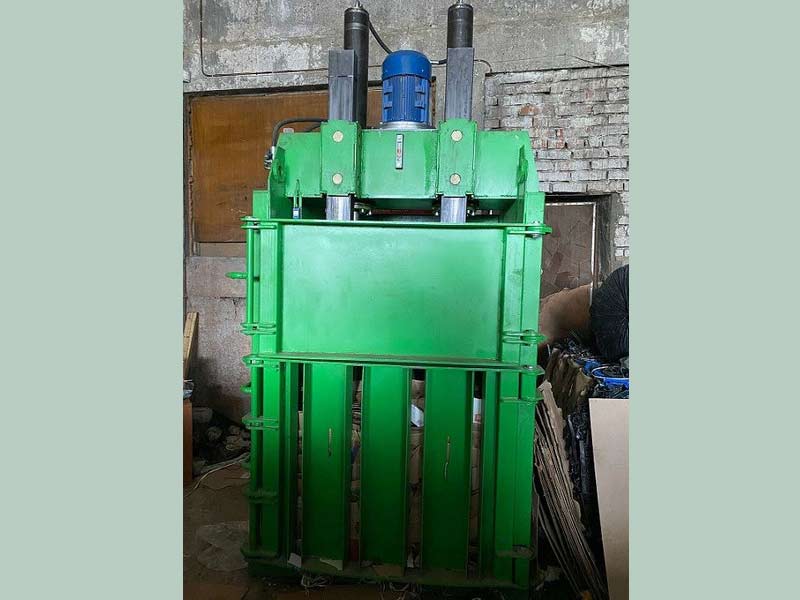

Пресс вертикальный двухкамерный Кубер-24ВР для ТБО макулатура,пэт

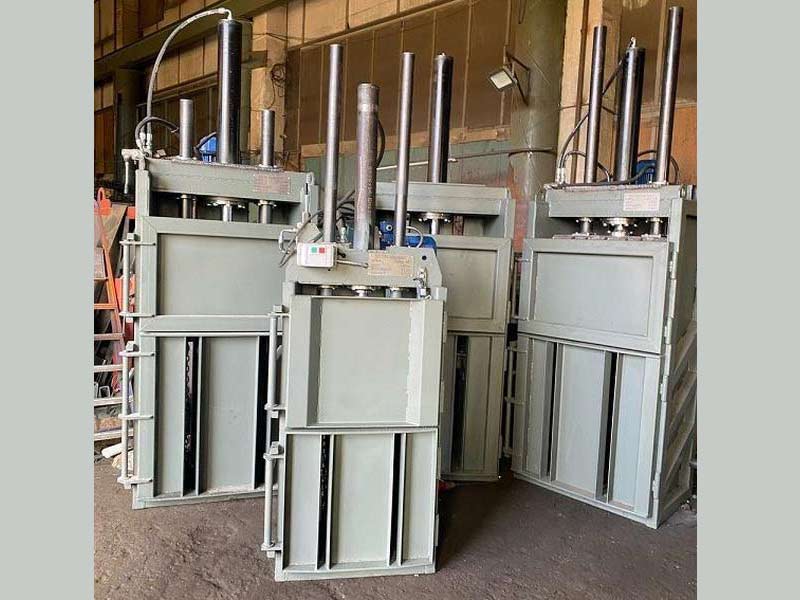

Пресс гидравлический вертикальный Кубер-4В для ТБО

Прессы гидравлические вертикальные и горизонтальные оборудование по спец. проекту

Посмотреть более детально технические характеристики можно в карточках оборудования:

Пресс гидравлический вертикальный КУБЕР-4В (Лидер продаж)

Оптимальное решение для магазинов, типографий и малых пунктов приёма с объёмом сырья до 10 тонн в месяц.
• Усилие прессования: 4 тонны (номинальное)
• Вес получаемой кипы: 30 – 80 кг (в зависимости от плотности фракции)
• Размер загрузочного окна: 500 х 700 мм
• Энергоэффективность: двигатель 2.2 кВт / работает от сети 220В или 380В

Посмотреть цену и характеристики

Промышленные вертикальные прессы КУБЕР-24В / КУБЕР-24В (Для еврокип)

Предназначены для жёсткого пластика, ПЭТ-тары, канистр, ящиков и больших объёмов макулатуры.
• Усилие прессования: 30 тонн (гарантированное разрушение структуры упругих полимеров)
• Вес получаемой кипы: до 350 кг (ПЭТ) / до 500 кг (макулатура)
• Габариты готового тюка: 1200 х 800 х 900 мм (идеально под размеры европоддона)
• Конструкция: усиленный конструктив рамы, сдвоенные гидравлические цилиндры

Посмотреть цену и характеристики

Гидравлические горизонтальные прессы КУБЕРПРЕСС (Автоматические комплексы)

Высокопроизводительные станции непрерывного цикла для мусоросортировочных комплексов и крупных заготовителей с объёмом сырья от 50 тонн в месяц.
• Усилие прессования: от 30 до 60 тонн
• Производительность: непрерывный сквозной цикл формования тюков
• Автоматизация: функция циклического удержания под пиковым давлением и автоматическая обвязка

Посмотреть модельный ряд горизонтальных прессов

Проверка соответствия параметров и разоблачение обмана

Номинальное усилие пресса — это строго расчетная производная от двух параметров гидросистемы: эффективного диаметра поршня гидроцилиндра (D) и максимального рабочего давления, которое способна выдать насосная станция (p). Покупая б/у или новое оборудование, обязательно проверяйте честность завода-изготовителя по формуле Паскаля:

P_fact = (π × D² / 4) × p

Параметры здесь следующие:

• P_fact — Фактическое (реальное) усилие пресса. Это та самая сила, с которой пресс-плита давит на вторсырье. Обычно измеряется в Ньютонах (Н), но для удобства её переводят в тонны силы (тс).
• π — Математическая константа (при). Она неизменна и всегда равна примерно 3,14..
• D — Эффективный диаметр поршня гидроцилиндра (внутренний диаметр гильзы), в формулу нужно подставлять значение строго в метрах (м), чтобы расчеты сошлись.
• p — максимальное рабочее давление, которое способна выдать насосная станция (в МПа).
• (π × D² / 4) — Это целиком геометрическая формула площади круга (в данном случае — площади торца поршня, на которую давит масло). Обозначается как S и измеряется в квадратных метрах м².

Если в паспорте пресса указано усилие в 50 тонн, но при этом на маслостанции установлен стандартный шестеренный насос (например, НШ-32), выдающий в пике максимум 16 МПа (160 бар), диаметр поршня гидроцилиндра обязан быть не менее 200 мм. Если при замере рулеткой на выезде вы видите, что внешний диаметр гильзы цилиндра составляет всего 140 мм (внутренний поршень около 125 мм), то реальное физическое усилие этого пресса составит всего около 20 тонн вместо заявленных 50. Это классическая уловка недобросовестных сборщиков.

Часто задаваемые вопросы по эксплуатации прессовых гидросистем
