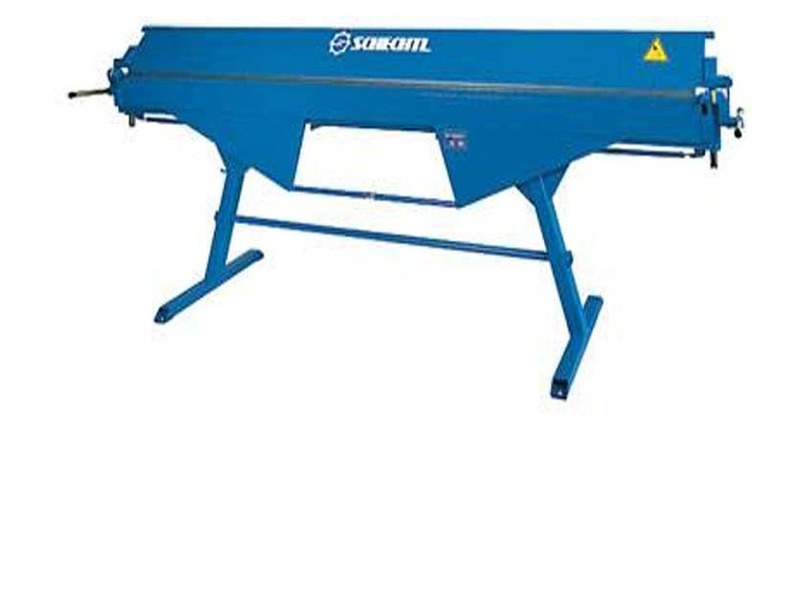

Листогиб мобильный проходной Schechtl LBX 200

Описание Листогиб мобильный проходной Schechtl LBX 200
Длина листа 2040 мм
Толщина листа, сталь (Гв < 400 МПа) 0,63 мм
Толщина листа, алюминий (Гв < 250 МПа) 1,0 мм
Угол гиба 135 гр
Размеры 2338x650x1075 мм
Рабочая высота 900 мм

Листогиб Schechtl LBX 200 это ручной универсальный станок высокой производительности, предназначенный для выполнения гибки листовой стали толщиной до 0,63 мм. Данный станок отличается прочной, легкой и компактной конструкцией и может применяться для профессиональной работы, как на строительной площадке, так и в цехе.

Листогибы LBX 200 достаточно мобильны, это достигается их небольшим весом, благодаря компактности и эргономичности конструкции, а также наличию съемных рояльных роликов, позволяющих перемещать станок без дополнительных устройств. Надежно зафиксировать листогиб на необходимом месте можно с помощью стопоров на колесах. Листогиб снабжен боковыми рукоятками, которые используются в качестве рычагов, а также как удобные держатели при перемещении.

Толщина кромки гибочной балки на станке LBX 200 составляет 15 мм, что позволяет делать доборные элементы небольшого сечения. Минимальная величина отгибаемой кромки составляет 10 мм, высота полки противогиба равна 15 мм. Даже при узкой кромке гарантируется точный сгиб.

Передняя панель прижимной балки имеет наклон 45 градусов, благодаря чему угол гиба доходит до 135 градусов. При этом наклон ножа прижимной балки составляет 20 градусов. Это позволяет в одно действие загибать бортик высотой до 20 мм до 160 градусов. Радиус кромки прижимной балки равен 1,2 мм.

Подъем прижимной балки производится движением эксцентрика, благодаря чему обеспечивается высокая скорость зажима заготовки. Высота подьема прижимной балки составляет 60 мм. Сила прижима, а также положение гибочной и прижимной балок регулируется. За счет вертикального подъема прижимной балки с остановкой раскрытия в любой точке подъема, работа на листогибе LBX 200 становится более быстрой и удобной.

Гибочная балка с двух сторон оснащена угломером, позволяя изготавливать изделия с точно заданным углом гиба. Помимо этого, регулируемая геометрия гибочной балки гарантирует равномерный гиб по всей длине станка.

Ограничители подачи листа существенно повышают производительность работы на листогибе LBX 200 благодаря простому размещению заготовки в станке, без осуществления предварительной разметки. Ограничители подачи листа оборудованы передвижным винтовым стопором и удобной миллиметровой линейкой.

Роликовый нож листогиба LBX 200 обеспечивает промышленное качество реза стальных заготовок толщиной до 0,8 мм. Прижимная балка листогиба служит направляющей для движения ножа. Нож регулируется по нескольким осям. Предусмотрен специальный кронштейн для хранения ножа на листогибе.

Для осуществления качественного догиба заготовки до 180 градусов дополнительно применяется фальцедогибающая машинка.
Основные преимущества листогиба Schechtl LBX 200:

компактная и легкая конструкция, позволяющая использовать листогиб как в небольших цехах, так и на строительной площадке;
гибка стального листа толщиной до 0,63 мм;
стальной лист при зажиме не выскальзывает вперед, это обеспечивает соблюдение точности размеров при гибке и резке;
давление зажима прижимной траверсы регулируется с обеих сторон;
наличие дополнительных опций, увеличивающих функциональность и обеспечивающих удобство работы на станке.

Комплектация листогиба Schechtl LBX 200:

станок со съемной накладкой прижимной балки (20°, R1,5 мм) и стойкой;
съемные ролики рояльного типа;
угломеры с двух сторон;
инструкция.
