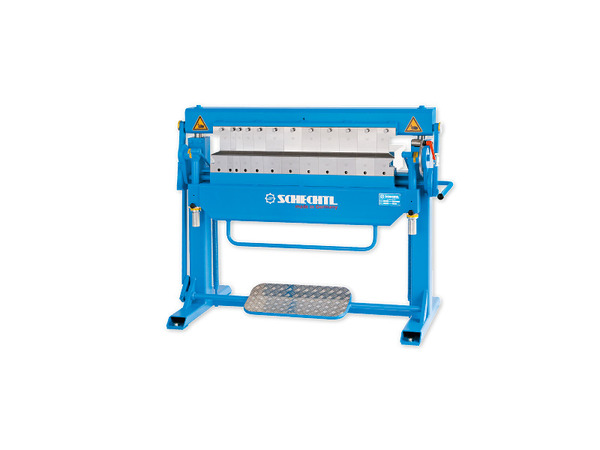

Листогиб сегментный Schechtl UKV 100/S

Описание Ручной станок листогиб сегментный Schechtl UKV 100/S. Бренд производителя Schechtl, страна производства Германия.

Рабочая длина 1000 мм
Толщина металла, VA 600 Н/мм2 1.25 мм
Толщина металла, Сталь 400 Н/мм2 2 мм
Толщина металла, Алюминий 250 Н/мм2 3 мм
Толщина металла, Медь 300 Н/мм2 2.5 мм
Высота сегментов прижимной балки 100 мм
Высота сегментов гибочной и нижней балок 60 мм
Высота подъёма прижимной балки 96 мм
Распределение сегментов 1х30,40,50,60,70 мм; 6х100 мм; 2 угловых по 100 мм
Размеры Д х Г(Ш) х В 1600 × 800 × 1200 мм
Вес 400 кг
Производитель Schechtl
Страна Германия

Листогиб Schechtl UKV 100/S это универсальный ручной станок с сегментами на верхней, нижней и гибочной траверсах, предназначенный для производства изделий коробочного типа с отогнутыми боковыми стенками в одну сторону, а также изделия с изгибом стенок вверх-вниз (при этом отогнутые боковые стенки размещаются в промежутках между сегментами).

По сравнению с листогибом модели UK, листогиб UKV/S имеет более мощные элементы стола, гибочной и прижимной траверсы, что позволяет увеличить максимальную толщину обрабатываемого стального листа до 2,0 мм.

Сегменты обладают разной шириной, но набор всех сегментов, расположенных на одной траверсе суммарно составляет рабочую длину, равную 1000 мм. Установка разных комбинаций сегментов позволяет гнуть грани короба длинной от 30 до 1000 мм.

В листогибе Schechtl UKV 100/S для фиксации сегментов используется специальный запатентованный крепеж, позволяющий быстро их устанавливать и снимать, настраивая на необходимую длину грани.

Жесткая стальная рама листогиба, оборудованная педалью для закрытия прижимной траверсы, гарантирует технологическую точность партии изготавливаемых деталей.

Сзади станка монтируется инструментальный ящик, предназначенный для хранения сегментов, снятых с траверс. Одновременно, такой ящик является опорой для обрабатываемой заготовки. Если на листогибе устанавливается задний упор (дополнительная опция), то инструментальный ящик устанавливается ниже, а опорой служит упор.

В качестве дополнительных опций на листогибочный станок Schechtl UKV 100/S можно установить дисковый нож, разнообразные системы упоров ограничения глубины обработки, а также вкладки для изготовления подоконников.
