Тип привода Механический
Максимальная толщина листа, мм 0.5
Максимальная рабочая длина, мм 3000
Максимальный угол гибки 135°
Модель Stalex BSM 3000/0.5
Макс. толщина материала, сталь σв ≤400МПа 0,5 мм
Макс. толщина материала, сталь σв ≤320МПа 0,7 мм
Рабочая длина (гибка и резка) 3000 мм
Макс. угол гибки 135° за один гиб
Ширина (толщина) гибочной балки 15 мм
Газовый амортизатор на гибочную балку +
Газовый амортизатор на прижимную балку (2шт) +
Вертикальный подъём прижимной балки 55 мм
Расстояние листа после резки до прижимной балки 45 мм
Рабочая высота 760 мм
Габариты в собранном виде 3325х650х1000 мм
Габариты в упаковке 3460х770х520 мм
Масса нетто/ брутто 280/360 кг
Производство Китай
Гарантия 1 год

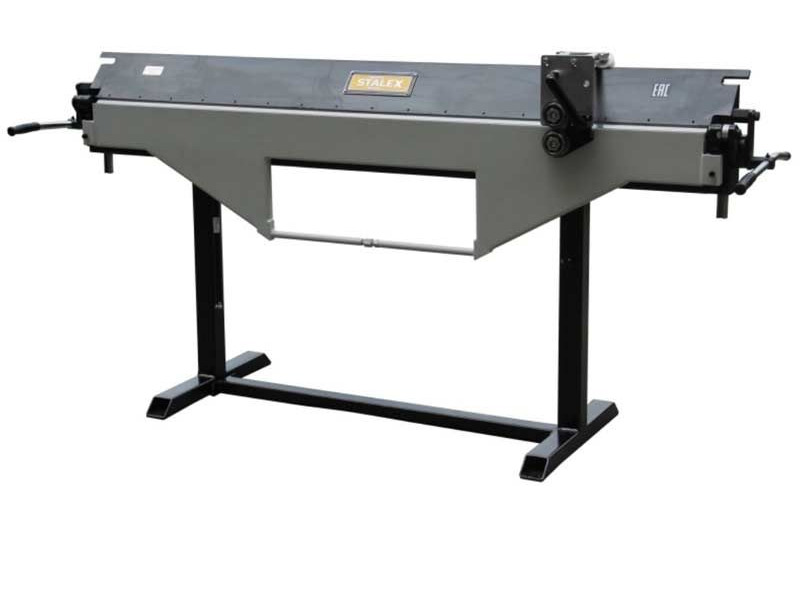

Станки серии Stalex BSM – это проходные станки с ручным приводом, имеют жесткую сварную конструкцию, эксцентриковый механизм и направляющий вертикальный узел перемещения прижимной балки, сплошной стальной уголок имеет острую геометрию для получения на заготовках малый R при гибки, роликовый отрезной нож входит в стандартную комплектацию, гибочная балка имеет узел настройки прямолинейности.
Станок идеально подходит для работы с черной и оцинкованной сталью – 0,5 мм (с временным сопротивлением или прочностью σв ≤400МПа)
Станок идеально подходит для работы с черной и оцинкованной сталью – 0,7 мм (с временным сопротивлением или прочностью σв ≤320МПа)
Станок Stalex BSM является универсальным для работы с отливами, откосами, доборными элементами кровли, в том числе и для работы с крупногабаритными изделиями - такие как квадратная вентиляция (общие габаритные размеры верхней прижимной балки составляют 170х170 мм (высота х глубина)). Возможность гибки от 0° до 135° – за один гиб, гибка до 180° – с использованием фальцезакаточной машинки (или при условии, что лист металла не жёсткий и не на макс. толщину возможности станка – тогда возможно с дожатием в прижимной балке).
Особенности:
Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка
Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки
На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении
Гибка до 180° – с дожатием в прижимной балке, угол гиба 150° для полок до 15мм и 135° для полок более 15мм.
Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации)
Удобное место для размещения роликового ножа, вовремя гибки листа
Рабочие поверхности прижимной, основной и гибочной балок изготовлены из легированной высокопрочной стали
Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения
Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение
Регулировка прижимной балки в вертикальной плоскости
Регулировка гибочной балки, через узел настройки прямолинейности
Регулировка гибочной балки в вертикальной плоскости
Разборные стойки для облегчения транспортировки
Отверстия для крепления станка к полу
